1.概述

在無功補償回路中串聯一定比例的電抗器,可以顯著提高供電系統的可靠性和穩定性,在某些情況下,如電網諧波含量大時,則必須配備電抗器。

2.用途

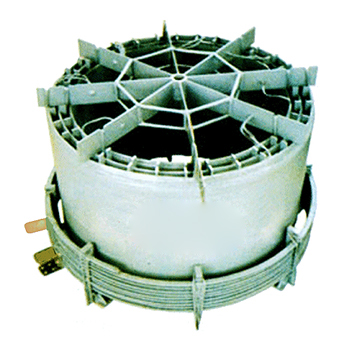

LKGKL系列干式空芯濾波電抗器與并聯電容器組串聯使用，組成諧振電路，提供低阻抗諧波通道，濾除指定的高次諧波，同時可實現電力系統的無功補償、限制電容器組投入時的浪涌電流。

3.主要特點

可安裝于戶外或戶內；

沒有鐵芯，不存在磁飽和，線性度好；

線圈無金屬緊固聯結，線圈連接端頭與星形接線板相焊接，電氣性能好；

噪音小，機械強度高，有較大的穩定裕度，可耐受高短路電流的沖擊；

外表涂有三防絕緣漆，可在日曬、潮濕、雨淋、寒冰等惡劣條件下安全運行；

安裝方式靈活，節省用地；

進出線端子角度可按用戶要求設計制造。

4.型號說明

5.技術數據：（詳見表二）

☆額定電壓：6、10、35、66kV等

☆額定容量：72、84、120、320、400kvar等

☆電感調節范圍：±5%、±10%、±20%等

6.執行標準

GB10229-88、JB5346-1998、DL462-92

7.使用條件

（1）使用地點：戶內或戶外

（2）使用環境溫度：-40℃～+45℃

（3）海拔高度：1000米（如果超過1000米請?jiān)谟嗀洉r(shí)說明）

（4）安裝地點應無有害氣體、蒸汽及導電性或爆炸性塵埃。

8.訂貨說明

訂貨時請?zhí)峁┮韵聰?shù)據：

（1）系統額定電壓

（2）基波電流

（3）諧波電流

（4）額定電感量

（5）電感量調整范圍

（6）電感調整形式（固定抽頭式或連續可調式）

（7）基波品質因數

（8）安裝方式（水平或疊裝）

（9）使用環境（戶內或戶外）

（10）三相進出線端子夾角
